Trong các ngành công nghiệp chế biến, dệt nhuộm, thực phẩm và hệ thống cấp nước cho nồi hơi, nguồn nước cứng chứa hàm lượng Ca²⁺ và Mg²⁺ cao là nguyên nhân gây đóng cặn và làm hư hỏng thiết bị. Chính vì vậy, hệ thống làm mềm nước giữ vai trò quan trọng trong việc loại bỏ các ion gây cứng, góp phần bảo vệ tuổi thọ thiết bị và kiểm soát chi phí vận hành. Với công suất lên đến 10m³/h, việc lựa chọn và phối hợp đồng bộ các thiết bị xử lý là yếu tố quyết định đến hiệu suất toàn hệ thống. Hãy cùng Môi Trường Toàn Tâm tìm hiểu chi tiết về hệ thống làm mềm nước 10m³/h cần những thiết bị gì qua bài viết dưới đây.

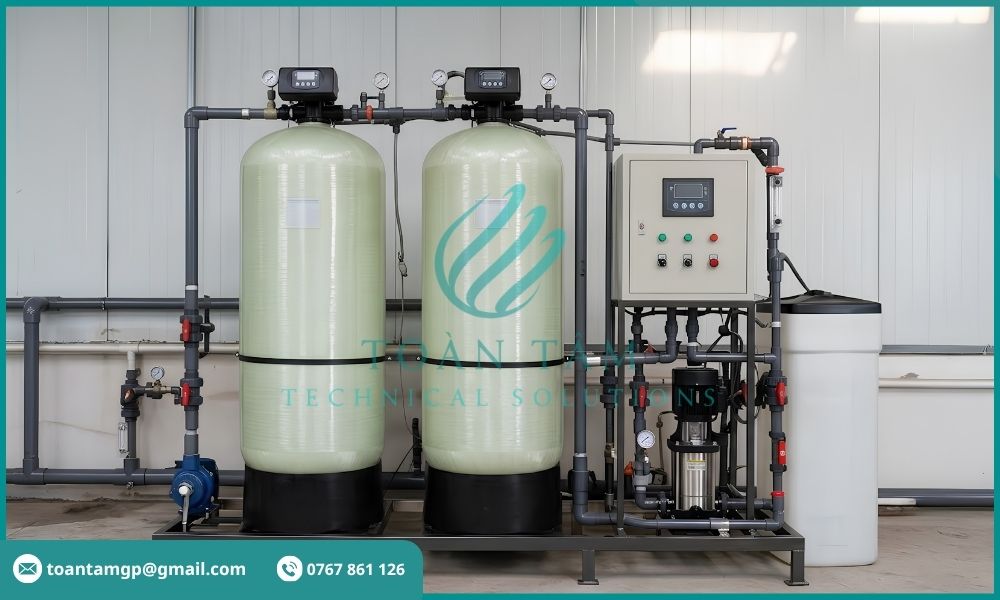

Hệ Thống Làm Mềm Nước 10m³/h Bao Gồm Các Thiết Bị Nào?
Để đảm bảo khả năng vận hành liên tục và ổn định ở lưu lượng 10m³/h, hệ thống cần được trang bị đầy đủ các thiết bị xử lý dưới đây:
Cột lọc composite hoặc cột thép chứa hạt nhựa
Cột lọc là bộ phận chứa hạt nhựa trao đổi ion và trực tiếp chịu áp lực của dòng nước trong quá trình vận hành. Đối với hệ thống làm mềm nước 10m³/h, cột thường được lựa chọn bằng composite hoặc thép không gỉ Inox 304/316 nhằm đáp ứng yêu cầu về độ bền, khả năng chống ăn mòn hóa chất và áp suất vận hành từ 3 – 6 bar.

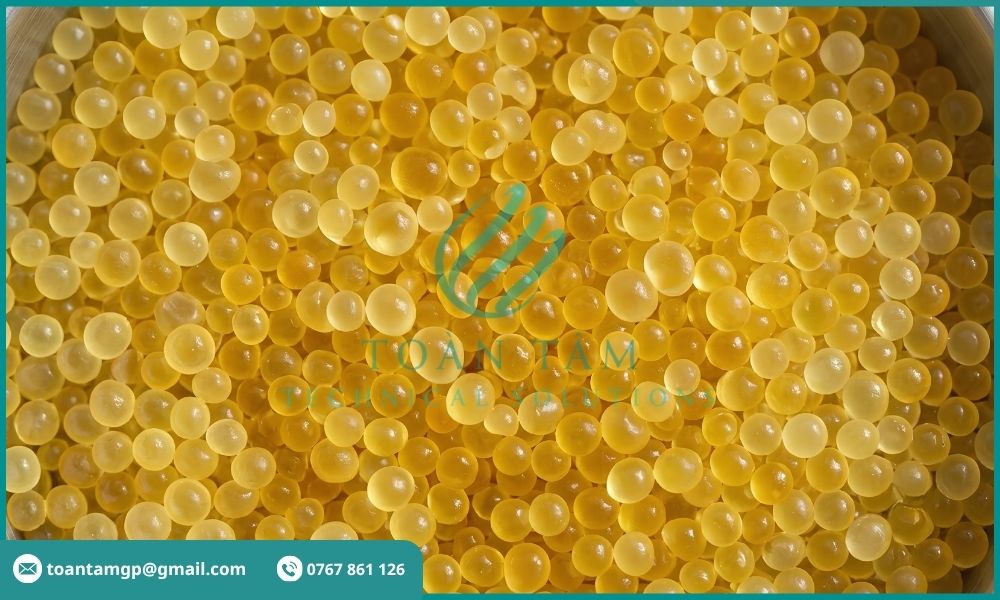

Hạt nhựa trao đổi ion làm mềm nước chuyên dụng

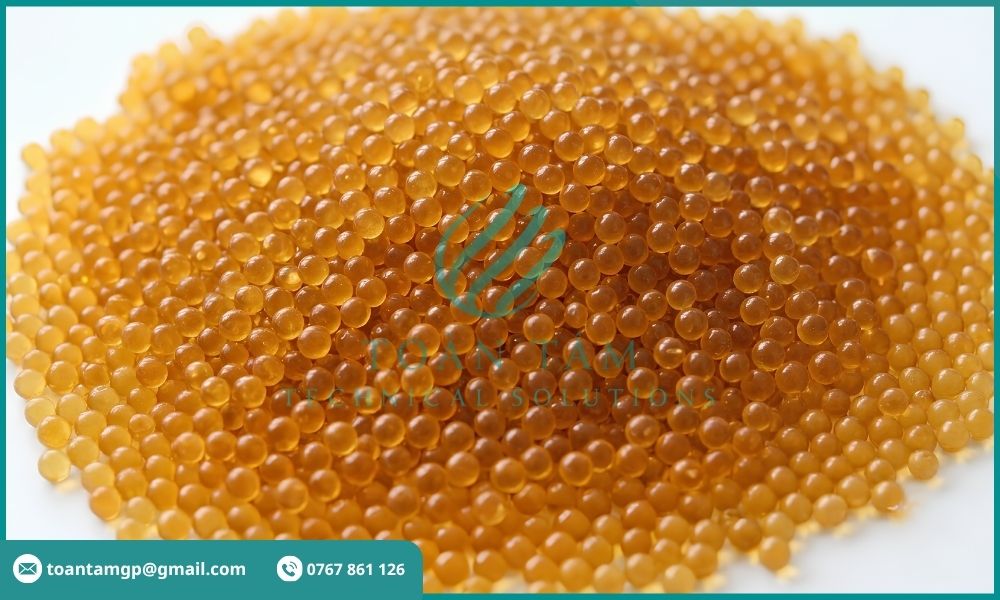

Hạt nhựa là vật liệu trực tiếp thực hiện quá trình làm mềm nước. Hạt nhựa Cationic axit mạnh dạng Na⁺ có khả năng giữ lại các ion gây độ cứng như Ca²⁺ và Mg²⁺, đồng thời giải phóng ion Na⁺ vào nước. Vì vậy, chất lượng hạt nhựa sẽ ảnh hưởng trực tiếp đến hiệu quả và độ ổn định của hệ thống.
Việc lựa chọn hạt nhựa đạt tiêu chuẩn phù hợp với mục đích sử dụng giúp duy trì khả năng trao đổi ion, tăng độ bền cơ học và hạn chế tình trạng hạt bị vỡ vụn trong quá trình vận hành, súc rửa và tái sinh.
Xem thêm: Cột Lọc Nước Giảm Hiệu Quả Có Phải Do Vật Liệu Lọc Hết Tác Dụng?
Van điều khiển tự động cài đặt chu kỳ tái sinh
Với hệ thống công suất 10m³/h, quá trình hoàn nguyên hạt nhựa cần được kiểm soát chính xác để hạn chế phụ thuộc vào thao tác thủ công. Van điều khiển tự động có thể kết nối với bộ điều khiển theo lưu lượng hoặc thời gian để thực hiện chu kỳ tái sinh. Khi hạt nhựa đạt trạng thái cần hoàn nguyên, van điều khiển sẽ lần lượt thực hiện các bước như rửa ngược, hút muối, rửa chậm, rửa nhanh và điền nước vào bồn muối.

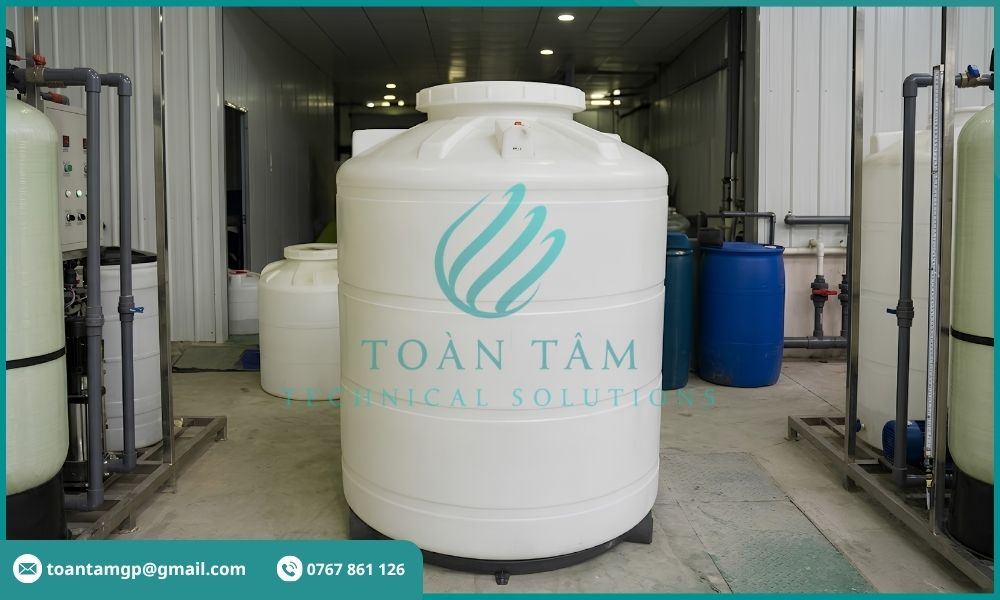

Bồn chứa dung dịch muối hoàn nguyên hạt nhựa
Bồn chứa muối hoàn nguyên bằng chất liệu PE cao cấp, có dung tích từ 300 – 500 lít, được sử dụng để chuẩn bị và cung cấp dung dịch NaCl phục vụ quá trình tái sinh hạt nhựa Cation.
Bồn có thể được trang bị lưới lọc đáy, van phao chống tràn và hệ thống hút dung dịch muối kết nối với Autovalve. Cấu hình này giúp quá trình hút dung dịch muối diễn ra thuận tiện và đồng bộ với chu kỳ tái sinh của hệ thống.
Đường ống, van khóa và phụ kiện kết nối đồng bộ
Hệ thống đường ống cần được bố trí đầy đủ cho các tuyến nước đầu vào, nước đầu ra, đường xả thải và đường hút muối. Tùy điều kiện vận hành, đường ống có thể sử dụng PPR, UPVC chịu áp hoặc Inox.
Bên cạnh đó, các van khóa kỹ thuật, van một chiều và van xả khí cần được bố trí hợp lý để thuận tiện cho quá trình vận hành, bảo trì và xử lý sự cố. Việc bố trí đồng bộ ngay từ đầu cũng giúp hạn chế việc phải tháo lắp nhiều bộ phận khi kiểm tra hoặc bảo dưỡng hệ thống.

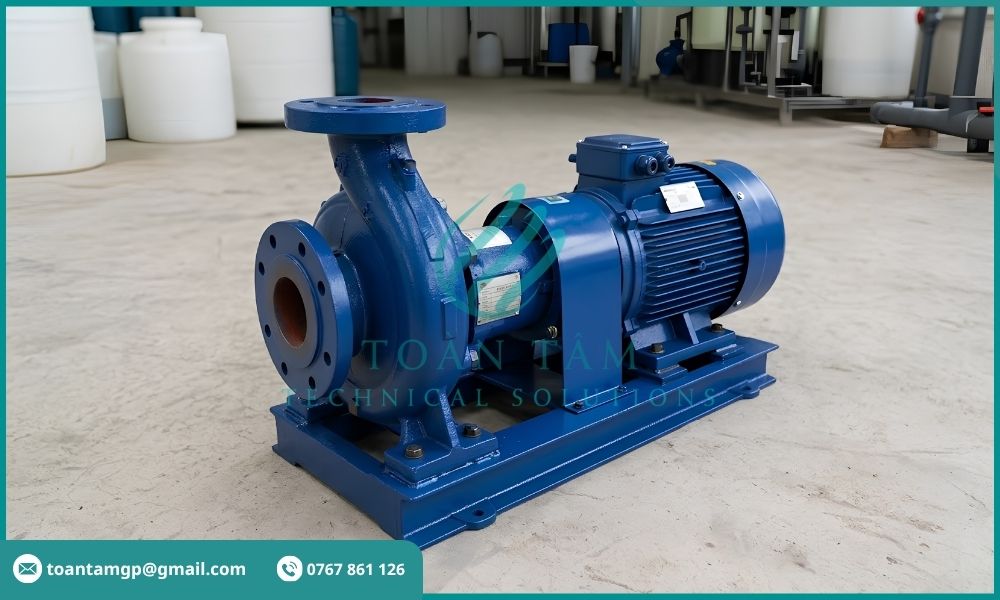

Bơm cấp nước áp lực và bơm hỗ trợ vận hành ổn định
Bơm cấp nước đầu vào có nhiệm vụ đảm bảo lưu lượng 10m³/h và duy trì cột áp từ 20 – 30m. Áp suất tối thiểu từ 2.5 – 3.5 bar giúp duy trì điều kiện vận hành phù hợp cho quá trình trao đổi ion và tái sinh. Tùy vào điều kiện thực tế, có thể sử dụng bơm ly tâm trục ngang hoặc trục đứng bằng Inox để đáp ứng yêu cầu cấp nước và hạn chế tình trạng ăn mòn.
Nên Bố Trí Hệ Thống Làm Mềm Nước 10m³/h Như Thế Nào?
Việc bố trí hệ thống làm mềm nước 10m³/h cần tính đến sơ đồ vận hành, điều kiện mặt bằng và không gian thao tác để thuận tiện cho quá trình sử dụng lâu dài, cụ thể:
- Sơ đồ vận hành nối tiếp: Hệ thống có thể được thiết kế dạng 1 cột đơn chạy theo ca hoặc hệ 2 cột song song, trong đó 1 cột chạy và 1 cột dự phòng hoặc vận hành luân phiên nhằm duy trì nguồn nước mềm liên tục 24/7.

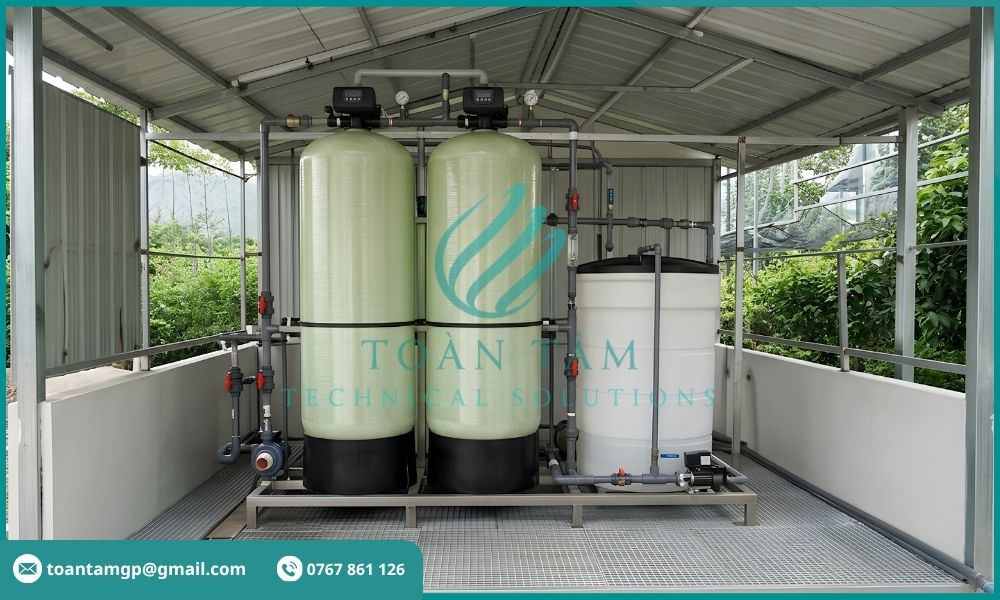

- Vị trí mặt bằng: Nên bố trí hệ thống tại khu vực bằng phẳng, khô ráo, có mái che và thuận tiện kết nối với nguồn điện 220V/380V, đường xả thải và bể chứa nước sạch sau quá trình xử lý.
- Tối ưu không gian thao tác: Khoảng cách giữa các cột lọc và tường tối thiểu từ 0.6 – 1m giúp kỹ thuật viên có đủ không gian để nạp muối, kiểm tra van điều khiển và thay thế vật liệu lọc định kỳ.
Hệ Thống Làm Mềm Nước 10m³/h Có Cần Lắp Lọc Trước Không?
Nguồn nước đầu vào như nước giếng khoan, nước sông hoặc nước thủy cục có thể chứa cặn lơ lửng TSS, phèn sắt, mangan, bùn cát hoặc Clo dư. Nếu đưa nguồn nước chưa được tiền xử lý trực tiếp vào cột làm mềm, các thành phần này có thể ảnh hưởng đến hạt nhựa và hiệu quả vận hành của hệ thống:

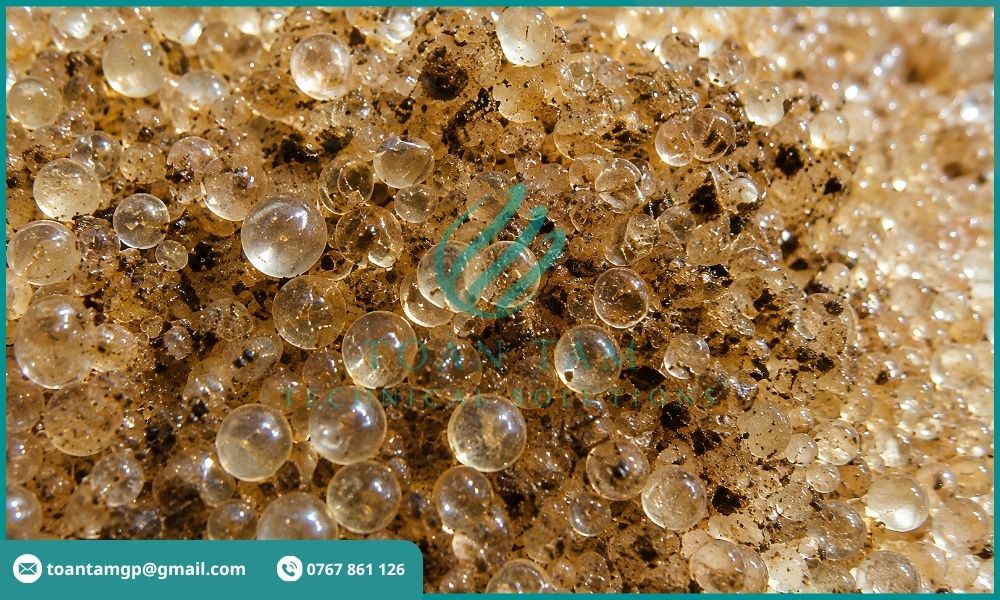

- Cặn bẩn và mùn cơ học có thể bám trên bề mặt hạt Cation, làm giảm khả năng tiếp xúc giữa nước và vật liệu, đồng thời tăng nguy cơ nghẹt cột.
- Phèn sắt và Clo dư có tính oxy hóa có thể ảnh hưởng đến cấu trúc polymer của hạt nhựa, từ đó làm giảm tuổi thọ vật liệu.
Vì vậy, cần lắp đặt hệ thống tiền lọc phía trước hệ thống làm mềm nước. Cấu hình bao gồm cột lọc đa tầng sử dụng cát thạch anh, quặng mangan để loại bỏ cặn lơ lửng và các thành phần kim loại phù hợp. Ngoài ra, kết hợp cột lọc than hoạt tính để xử lý Clo dư, màu và mùi.
Xem thêm: Xử Lý Nước Cấp Nồi Hơi Trọn Gói, Giảm Cáu Cặn Và Ăn Mòn
Cách Xác Định Lượng Hạt Nhựa Cho Hệ Thống 10m³/h
Để xác định thể tích hạt nhựa Cation cần nạp vào cột cho hệ thống làm mềm nước 10m³/h, cần dựa trên 3 thông số chính gồm: Tổng thể tích nước xử lý giữa hai chu kỳ tái sinh (Q), độ cứng của nước cấp (G) và khả năng trao đổi ion của loại hạt nhựa (E).
Công thức xác định thể tích hạt nhựa (V) như sau:
V = (Q * G) / (1000 * E)
Trong đó:
V: Thể tích hạt nhựa cần nạp vào cột lọc, đơn vị ft³ – cubic feet.
Q: Tổng lượng nước cần làm mềm giữa 2 lần tái sinh, đơn vị Gallon.
G: Độ cứng của nước đầu vào quy đổi sang đơn vị GPG (Grains per gallon CaCO3).
E: Khả năng trao đổi ion của loại hạt nhựa được lựa chọn, đơn vị Kgr/ft³ – kilograins trên mỗi cubic foot.
Ví dụ tính toán thực tế cho hệ thống 10m³/h: Giả sử hệ thống làm mềm có công suất 10m³/h tương đương 10.000 lít/h, vận hành liên tục 12 tiếng cho một chu kỳ tái sinh. Độ cứng nước cấp đo được là 300 mg/L CaCO3 và sử dụng loại hạt nhựa Cation công nghiệp có khả năng trao đổi ion E = 40 Kgr/ft³.
Tính tổng lượng nước xử lý (Q):
Cách quy đổi: 1 m³ = 1.000 lít, lấy tổng số lít chia cho 3.785 để quy đổi sang Gallon. Như vậy suy ra:
- Tổng thể tích nước = 10m³/h * 12 giờ = 120 m³ = 120.000 lít
- Q = 120.000 / 3.785 = 31.704 Gallon
Chuyển đổi độ cứng nước (G):
Độ cứng tính theo mg/L được chia cho hệ số 17.1 để quy đổi sang GPG.
G = 300 / 17.1 = 17.54 GPG CaCO3
Tính thể tích hạt nhựa cần dùng (V):
V = (31.704 * 17.54) / (1000 * 40) = 556.088 / 40.000 = 13.9 ft³
Quy đổi sang Lít:
Vì 1 ft³ tương đương khoảng 28.32 lít nên: 13.9 * 28.32 = 393.6 lít.

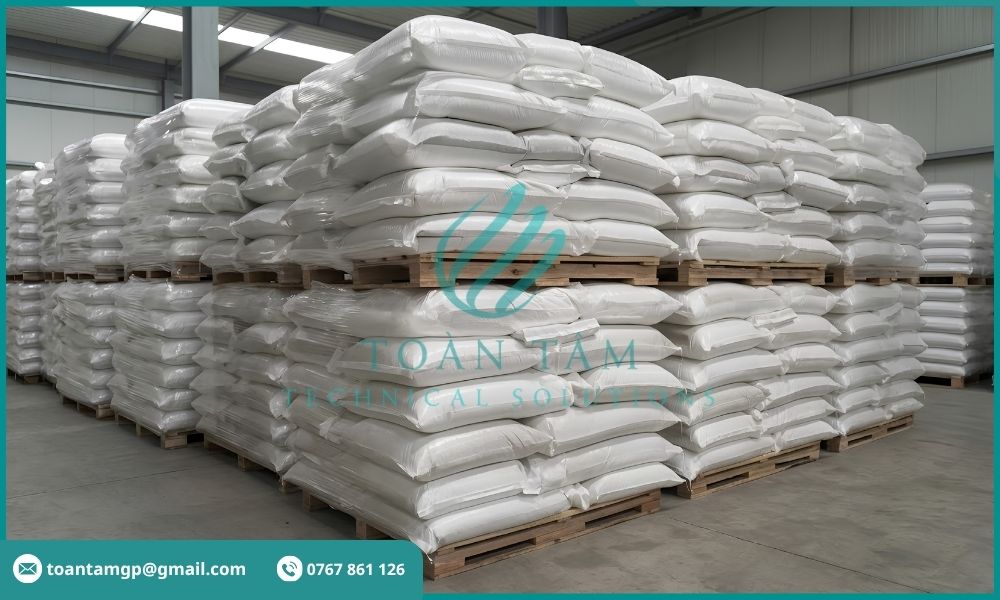

Quy cách đóng bao tiêu chuẩn hiện nay là 25 lít/bao. Như vậy, hệ thống cần khoảng 16 bao hạt nhựa, tương đương 400 lít, để đảm bảo vận hành ổn định đúng chu kỳ 12 tiếng/lần tái sinh.
Xem thêm: Công Nghệ Xử Lý Nước Cấp Nào Phù Hợp Với Nước Sông, Hồ?
Hệ Thống Làm Mềm Nước 10m³/h Cần Bao Nhiêu Muối Tái Sinh?
Sau một chu kỳ vận hành, tương ứng sau 120 m³ nước xử lý, hạt nhựa trong cột sẽ tích lũy Ca²⁺/Mg²⁺ và cần được hoàn nguyên bằng dung dịch muối tinh khiết NaCl ≥ 99.5%.
Lượng muối tái sinh được xác định dựa trên thể tích hạt nhựa thực tế đã nạp vào hệ thống.
Mức tiêu hao muối kỹ thuật chuẩn:
Để hoàn nguyên 1 ft³ hạt nhựa Cation, mức sử dụng muối có thể nằm trong khoảng 6 – 8 lbs NaCl, tương đương khoảng 0.10 – 0.15 kg muối cho 1 lít hạt nhựa.
Tính toán cho hệ thống 400 lít hạt nhựa (13.9 ft³):
Lượng muối NaCl tính theo lbs: 13.9 ft³ * 7.5 lbs/ft³ = 104.25 lbs
Quy đổi sang kg với 1 lbs = 0.4536 kg: 104.25 * 0.4536 = 47.3 kg NaCl/lần tái sinh

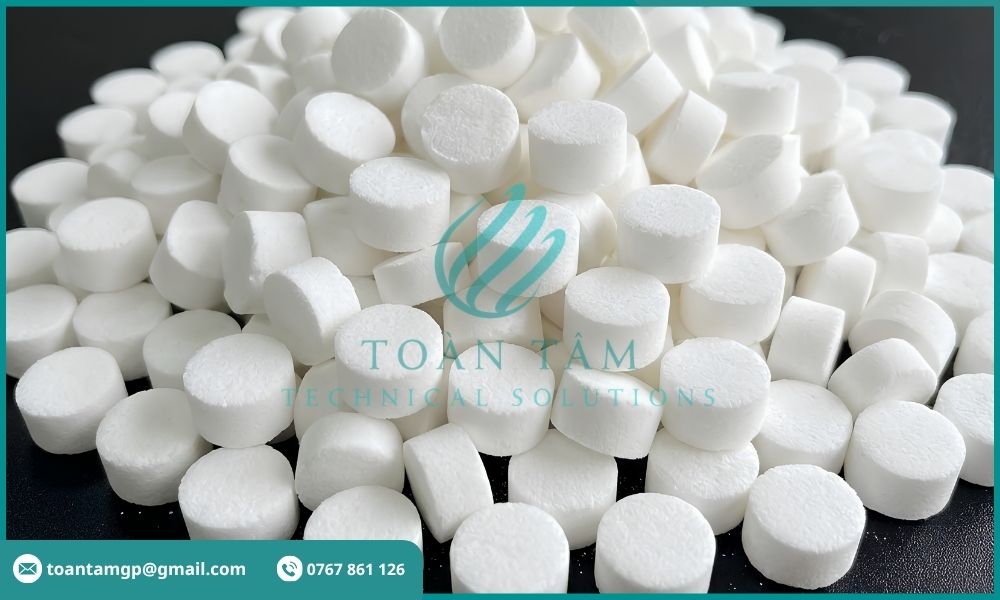

Như vậy, với mỗi chu kỳ hoàn nguyên, hệ thống 10m³/h cần khoảng 47 – 50 kg muối viên tinh khiết. Dung dịch muối trong bồn chứa cần duy trì nồng độ bão hòa khoảng 8% – 10% để van điều khiển tự động có thể hút dung dịch và thực hiện chu kỳ rửa hoàn nguyên theo yêu cầu.
Các Thiết Bị Cần Có Để Kiểm Soát Chất Lượng Nước Sau Làm Mềm
Để theo dõi tình trạng vận hành và kiểm soát chất lượng nước đầu ra, hệ thống nên được trang bị các thiết bị đo lường phù hợp. Những thiết bị này giúp kỹ thuật viên phát hiện sớm các thay đổi bất thường và có cơ sở điều chỉnh hệ thống.

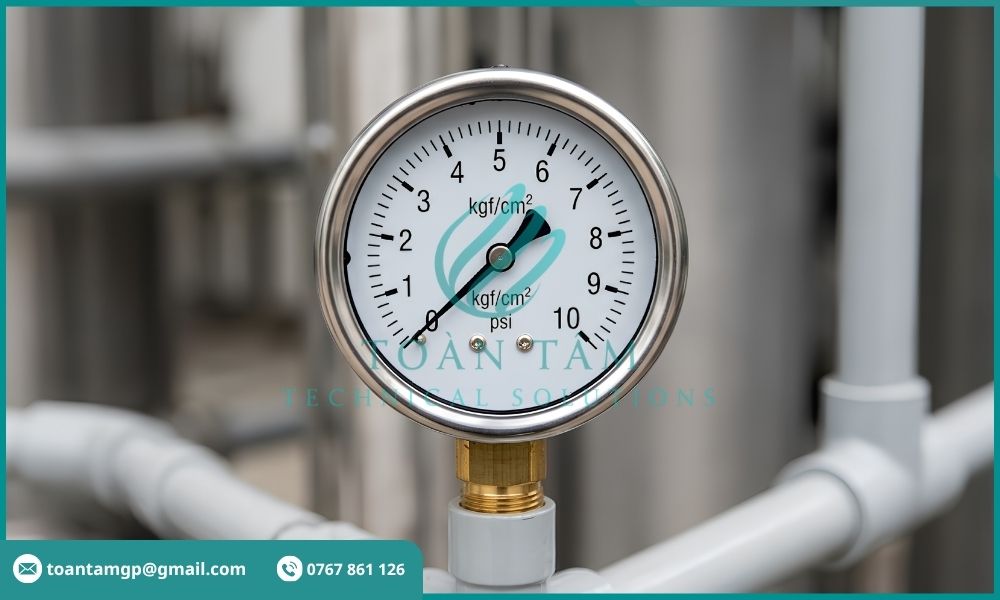

Đồng hồ áp suất theo dõi áp lực trước và sau cột
Lắp đặt cặp đồng hồ đo áp tại đầu vào và đầu ra của cột lọc giúp theo dõi mức độ tổn thất áp suất (ΔP). Khi chênh lệch áp vượt quá 0.8 – 1.0 bar, đây có thể là dấu hiệu cho thấy cột lọc đang bị tăng trở lực do cặn hoặc hạt nhựa bị nén, cần kiểm tra và tiến hành rửa ngược khẩn cấp.
Thiết bị đo độ cứng kiểm tra chất lượng nước đầu ra
Có thể sử dụng dung dịch thuốc thử nhanh (titration test kit) hoặc máy đo độ cứng online có kết nối báo động. Thiết bị giúp xác định thời điểm độ cứng nước đầu ra vượt ngưỡng cho phép (≤ 5 mg/L tính theo CaCO3), từ đó có cơ sở điều chỉnh chu kỳ tái sinh của van tự động cho phù hợp.
Đồng hồ lưu lượng theo dõi lượng nước xử lý
Đồng hồ đo lưu lượng dạng cơ hoặc điện tử được lắp trên đường nước sạch giúp theo dõi công suất tức thời 10 m3/h và tổng lượng nước đã qua xử lý. Dữ liệu này là cơ sở quan trọng để cài đặt chế độ tái sinh theo lưu lượng trên Autovalve.

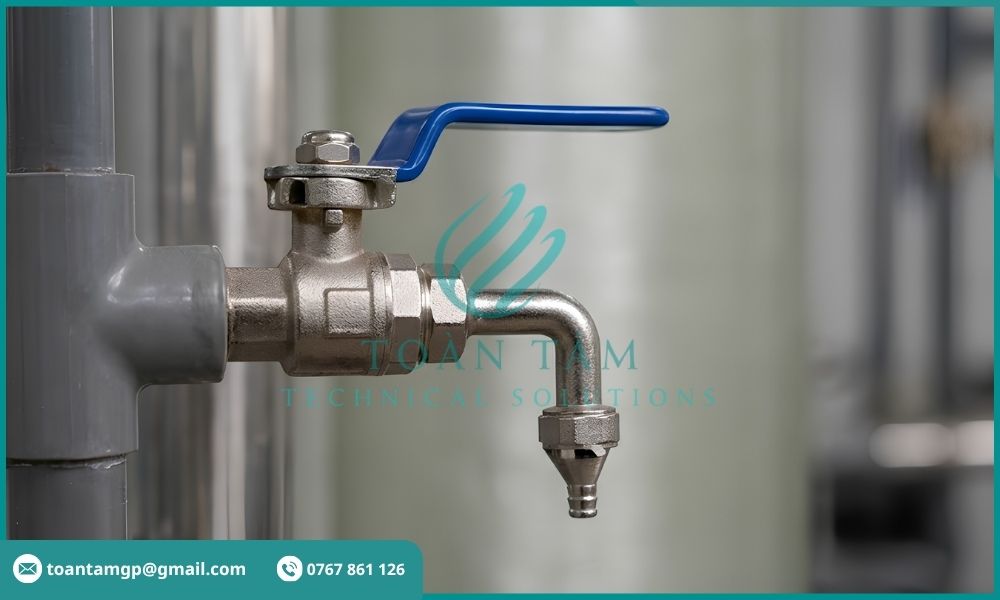

Van lấy mẫu kiểm tra nước đầu vào và đầu ra
Bố trí các van lấy mẫu độc lập tại đường nước cấp và đường nước sau làm mềm. Việc này giúp kỹ thuật viên dễ dàng lấy mẫu nước thử nghiệm định kỳ, đánh giá chính xác hiệu suất loại bỏ Ca²⁺/Mg²⁺ của hạt nhựa mà không cần ngắt hệ thống.

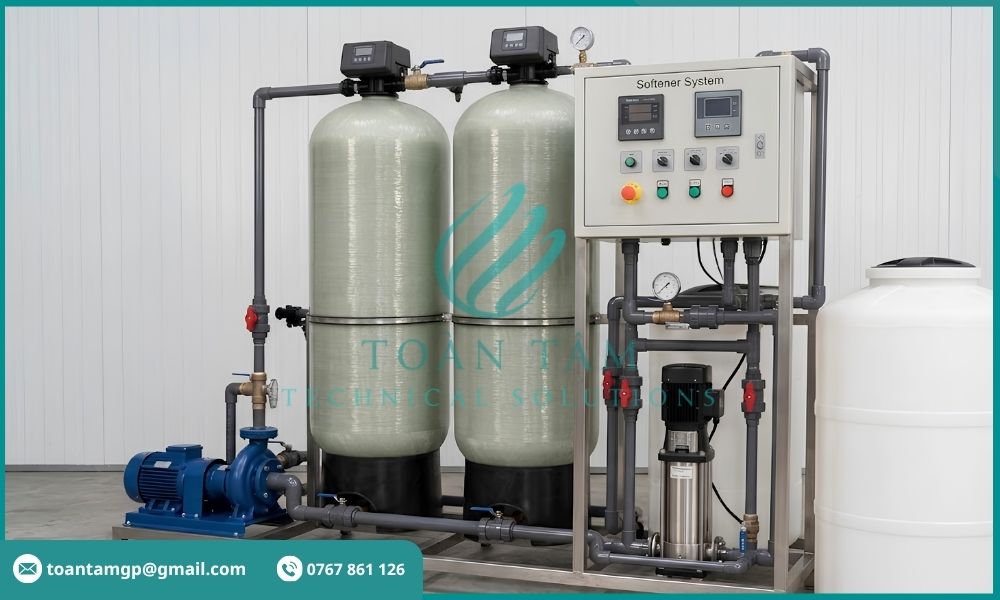

Toàn Tâm Nhận Tư Vấn, Lắp Đặt Hệ Thống Làm Mềm Nước Theo Nhu Cầu
Môi Trường Toàn Tâm cung cấp dịch vụ tư vấn, thiết kế và thi công trọn gói hệ thống làm mềm nước công nghiệp theo đặc điểm của từng nguồn nước và nhu cầu sử dụng. Sau khi tiếp nhận thông tin, đội ngũ kỹ thuật sẽ tiến hành khảo sát thực tế, phân tích chất lượng nước và đề xuất phương án phù hợp với lưu lượng 10m³/h hoặc mở rộng theo nhu cầu.
Các hạng mục như cột lọc, hạt nhựa Cation, Autovalve và muối hoàn nguyên được lựa chọn đồng bộ, có nguồn gốc xuất xứ rõ ràng và giấy tờ minh bạch. Chúng tôi cam kết mang đến giải pháp xử lý nước cứng đạt chuẩn kỹ thuật, vận hành bền bỉ với chi phí đầu tư và chi phí vận hành hoàn toàn tối ưu cho doanh nghiệp.
Xem thêm: Xử lý nước cứng: Nguyên lý và giải pháp khắc phục hiệu quả
Lời Kết
Hệ thống làm mềm nước 10m³/h đóng vai trò quan trọng trong việc kiểm soát độ cứng, hạn chế nguy cơ đóng cặn và hỗ trợ bảo vệ máy móc trong quá trình sản xuất. Việc lựa chọn đồng bộ các thiết bị như cột lọc, hạt nhựa Cation, van điều khiển,…sẽ giúp hệ thống hoạt động bền bỉ và ổn định.
Nếu khách hàng đang cần tư vấn giải pháp xử lý nước cứng hoặc báo giá chi tiết hệ thống làm mềm nước 10m³/h, hãy liên hệ ngay với Môi Trường Toàn Tâm qua số hotline hoặc Zalo. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ khảo sát và cung cấp phương án kỹ thuật tối ưu cho bạn.
